| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2925 mm |
| Breite/Tiefe ca. | 1195 mm |
| Höhe ca. | 1930 mm |
| Gewicht ca. | 2470 kg |

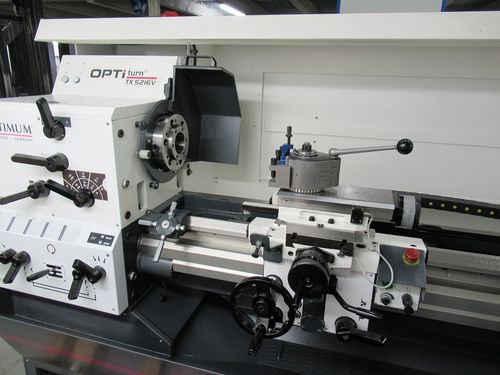

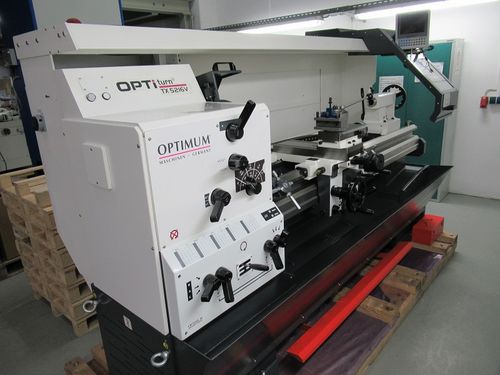

Drehmaschine
OPTIturn TX5216V Vario / 400V/3Ph/50Hz
Mit elektronisch regelbarem Antrieb und digitaler Positionsanzeige DPA 32
Sonderpreis: 21.799,00 EUR excl. Tax / Stück
Prices are recommended retail prices. Retailer prices may vary.
Art.-No. 3432447-SP1
Are you interested in this product?
Put a request
Find Trader
Productdetails
Stock:
1

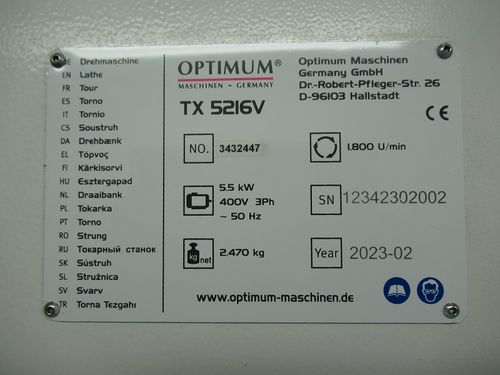

with rapid feeder + DPA32-3 + Siemens Inverter Die Maschine hatte Wellen im Drehbild, leichte Gebrauchspuren und war schon einmal beim Kunden. Seriennummer: 12342308002 Baujahr: 2023
with rapid feeder + DPA32-3 + Siemens Inverter Die Maschine hatte Wellen im Drehbild, leichte Gebrauchspuren und war schon einmal beim Kunden. Seriennummer: 12342308002 Baujahr: 2023
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen
- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes

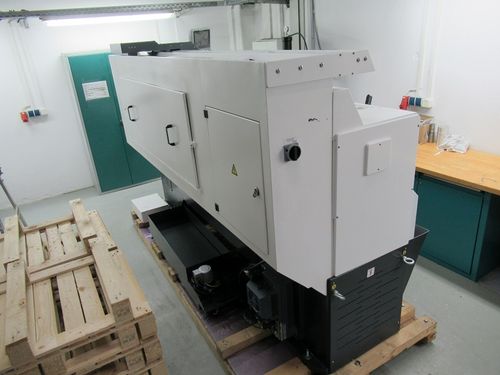

- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem

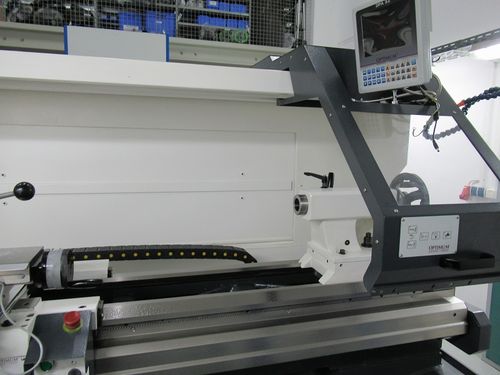

- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse

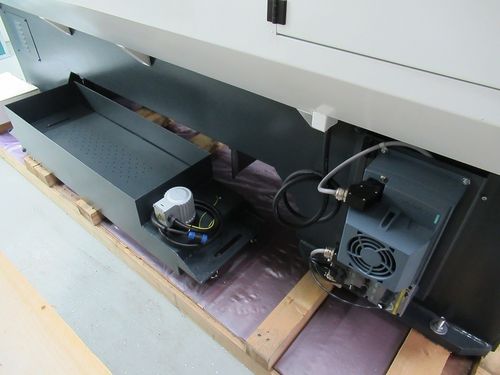

- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 260 mm |
| Spitzenweite | 1600 mm |
| Umlaufdurchmesser über Maschinenbett | 520 mm |
| Umlaufdurchmesser über Planschlitten | 324 mm |
| Bettbreite | 350 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 2 x 3 Stufen |
| Drehzahlbereich | 12 – 1800 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 5,5 kW |
| Gesamt Anschlusswert | 5,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 60 W |
| Reitstock | |
|---|---|
| Aufnahme | MK 5 |
| Pinolenhub | 180 mm |
| Pinolendurchmesser | 72 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 8 |
| Spindelbohrung/Stangendurchlass Durchmesser | 80 mm |
| Stahlhalter | SWH 7C |
| Spindelkonus | MK 7 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,5 – 15 mm/U |
| Anzahl der Steigungen Metrisch | 55 |
| Steigung Zoll | 60 – 2 Gg/1" |
| Anzahl der Steigungen Zoll | 55 |
| Steigung Diametral Pitch | 120 – 4 Gg/π |
| Anzahl der Steigungen Diametral Pitch | 55 |
| Steigung Modulgewinde | 0,25 – 7,5 mm x π |
| Anzahl der Steigungen Modulgewinde | 55 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 170 mm |
| Verfahrweg Planschlitten | 340 mm |
| Verfahrweg Bettschlitten | 1400 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,05 – 1,5 mm/U |
| Anzahl der Vorschübe längs | 55 |
| Vorschubbereich plan | 0,025 – 0,75 mm/U |
| Anzahl der Vorschübe plan | 55 |
| VPE | 1 |
Unit: Stück
Packaging unit: 1
Packaging unit: 1
- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Feste Zentrierspitze MK 5 lang
- Feste Zentrierspitze MK 5 kurz
- Bedienwerkzeug
- Maschinenerstbefüllung mit Qualitätsöl
- Schnellwechsel-Stahlhalter SWH 7C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Reduzierhülse MK 7 / MK 5
| Digitale Positionsanzeige | DPA 32 |
